Anleitung: Asus UX32VD-R4002V aufrüsten mit SSD und 10 GB RAM

ASUS Zenbook UX32VD InnenlebenSeit ein paar Wochen darf ich das Macbook Air mein Eigen nennen. Es ist die beste Alternative zum Macbook Air, auch wenn es noch ein paar Kinderkrankheiten hat, was viele angesichts des hohen Preises von zur Zeit ca. 1.100€ geärgert hat. Auch mein Zenbook war nicht ganz fehlerfrei. Es hat leichte Lichthöfe, welche mich persönlich nicht stören, und steht leider uneben auf. Ansonsten habe ich am Zenbook aber nichts auzusetzen. Es ist seitdem ich eine 256 GB Samsung SSD 830 sowie insgesamt 10 Gigabyte Arbeitsspeicher eingebaut habe, die beste Entscheidung, die ich hätte machen können. Vor allem mit der SSD eingebaut rennt das Zenbook wie Sau geschwindt. Zuvor merkte man es sehr deutlich, dass der Flaschenhals bei der mechanischen Festplatte lag und hörte es auch merklich bei längeren Dateioperationen wie dem Komprimieren von Dateien oder beim Booten. Nachfolgend möchte ich Euch zeigen, wie Ihr Schritt für Schritt Euer Zenbook UX32VD mit einer SSD bestückt und den Arbeitsspeicher austauscht.

Eingebaut habe ich in mein Zenbook die Samsung 830 (jetzt würde ich die Samsung SSD 840 einbauen) und den 8GB Ram Riegel von Corsair Vengeance. Ihr könnt natürlich auch jede andere SSD einbauen, achtet dabei aber auf die maximale Bauhöhe von 7mm! Ansonsten passt die SSD nicht. Ebenso beim RAM-Riegel könnt Ihr Euch für ein anderen Entscheiden, falls der Corsair nicht mehr lieferbar ist.

Garantie bleibt erhalten

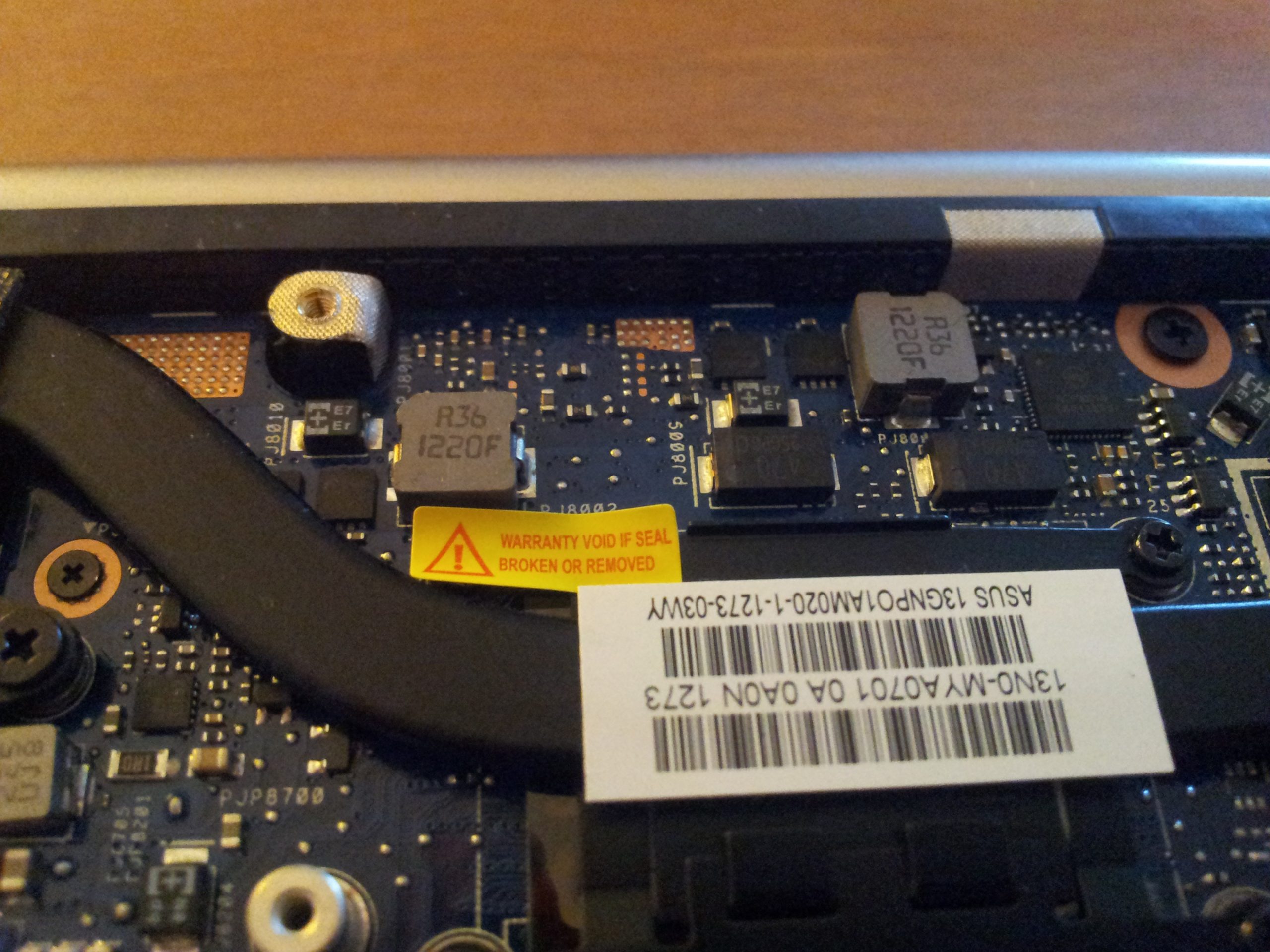

2012-11-21-15-29-28Anfangs war ich mir nicht sicher, ob die Garantie erlischt, sobald man des Gehäuse des UX32VD öffnet. ASUS war dem Aufrüsten gegenüber immer tolerant. Trotzdem wollte ich auf Nummer sicher gehen und hab den Asus Support diesbezüglich angeschrieben. Dieser versicherte mir, dass die Garantie nicht erlischt, sofern man keine Garantiesiegel bricht. Beim Öffnen des Zenbooks habe ich auch nur ein sichtbares Siegel gefunden und das wird lediglich gebrochen, wenn man die CPU- bzw. Gehäuse-Lüfter abmontieren möchte.

Welcher RAM und SSD darf’s sein?

Bei der SSD habe ich mich für die zur Zeit mit den besten Werten im Lesen und Schreiben entschieden: der Samsung 830 mit 256 GigaByte. Gerade der Preisverfall hat die 256er-Variante für mich sehr attraktiv gemacht. Als RAM durfte es der Corsair Vengeance PC3-12800 Arbeitsspeicher 8GB (1600MHz, 204-polig) DDR3-RAM im CL10 Stepping sein. Da der verlötete 2GB-RAM-Riegel des Zenbooks im CL11 Stepping läuft, ist der RAM-Riegel minimal langsamer. Hier scheiden sich die Geister, ob umbedingt CL11 oder CL10, denn der Windows Experience Index soll den Corsair in CL10 sogar besser bewerten als einem RAM-Riegel im CL11-Stepping. Hier hab ich aber keine repräsentative Quelle. Wichtig war für mich, dass der verlötete RAM und der Corsair weiterhin im Dual Channel laufen. Dank Intel tut er das auch. Gekauft hatte ich die SSD bei Meinpaket und  den Arbeitsspeicher bei Amazon.

Benötigtes Werkzeug

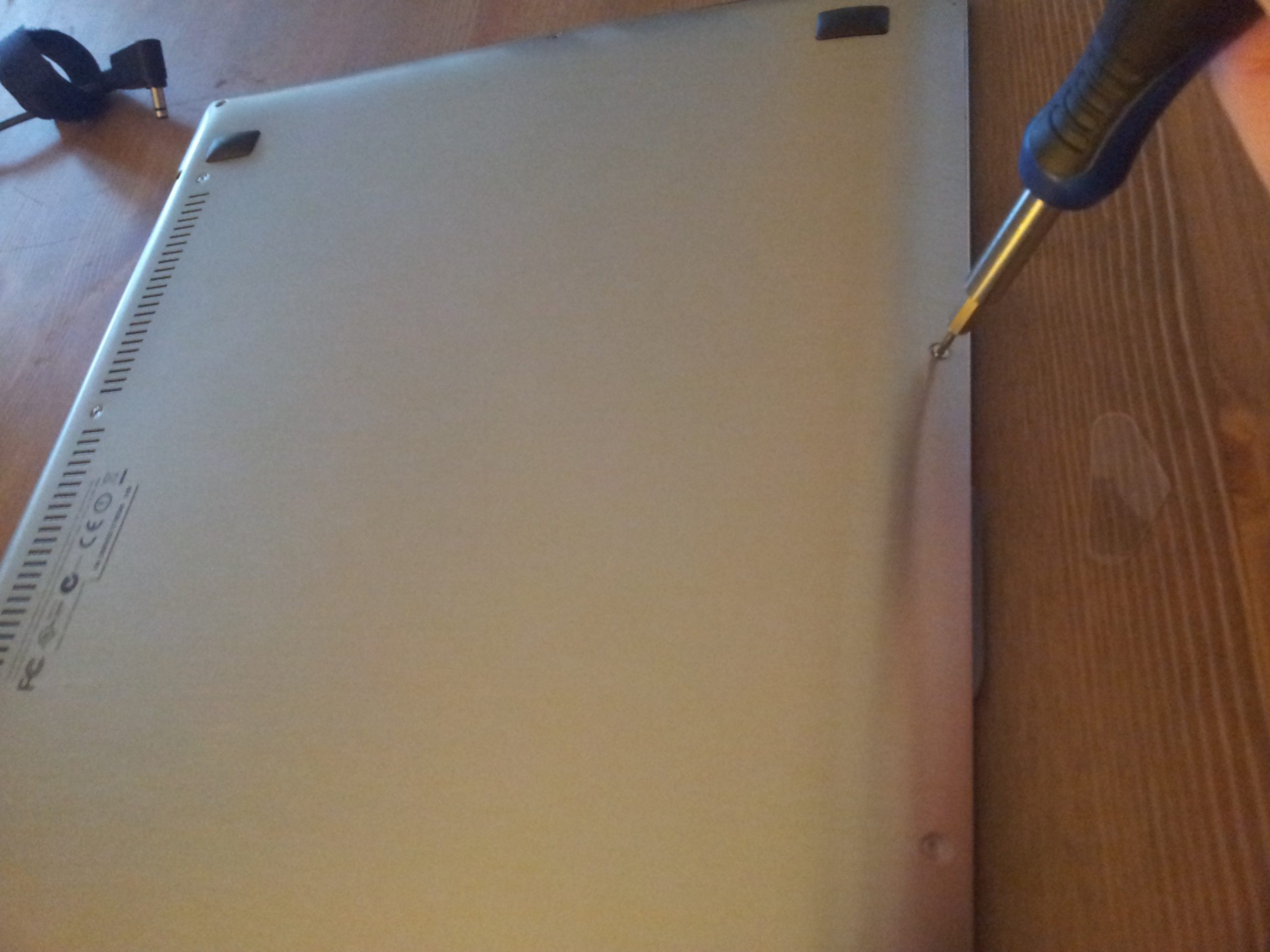

2012-11-21-15-21-24Um das Zenbook aufzuschrauben wird ein Torx T5 Schraubenzieher benötigt sowie ein Kreuz-Schraubenzieher VPH1, um die Festplatte sowie den Akku loszuschrauben. Es empfiehlt sich das Zenbook auf einem weichen Untergrund auf den Kopf bzw. auf den Deckel zu legen, damit keine Kratzer entstehen.

Los geht’s

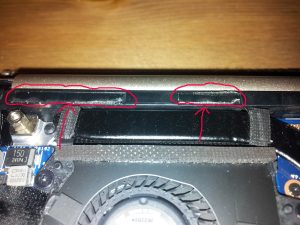

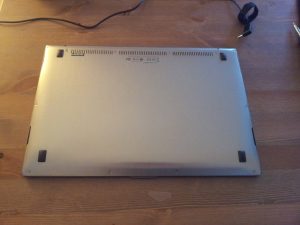

Als erstes müsst Ihr natürlich alle Torx-Schrauben in der Unterseite losschrauben. Kontrolliert, ob Ihr auch wirklich alle Schrauben gelöst habt, da Ihr sonst beim Abziehen der Unterseite und eine übrig gebliebenen Schraube die Gehäuse-Unterseite verzieht. Ich sage bewusst “Abziehen”, da oberhalb der Lüftungsschlitze geklebt wurde. Das ist aber nicht schlimm, die Unterseite lässt sich mit Gefühl trotzdem abziehen und klebt nachher auch wieder gut an.

Den Arbeitsspeicher austauschen

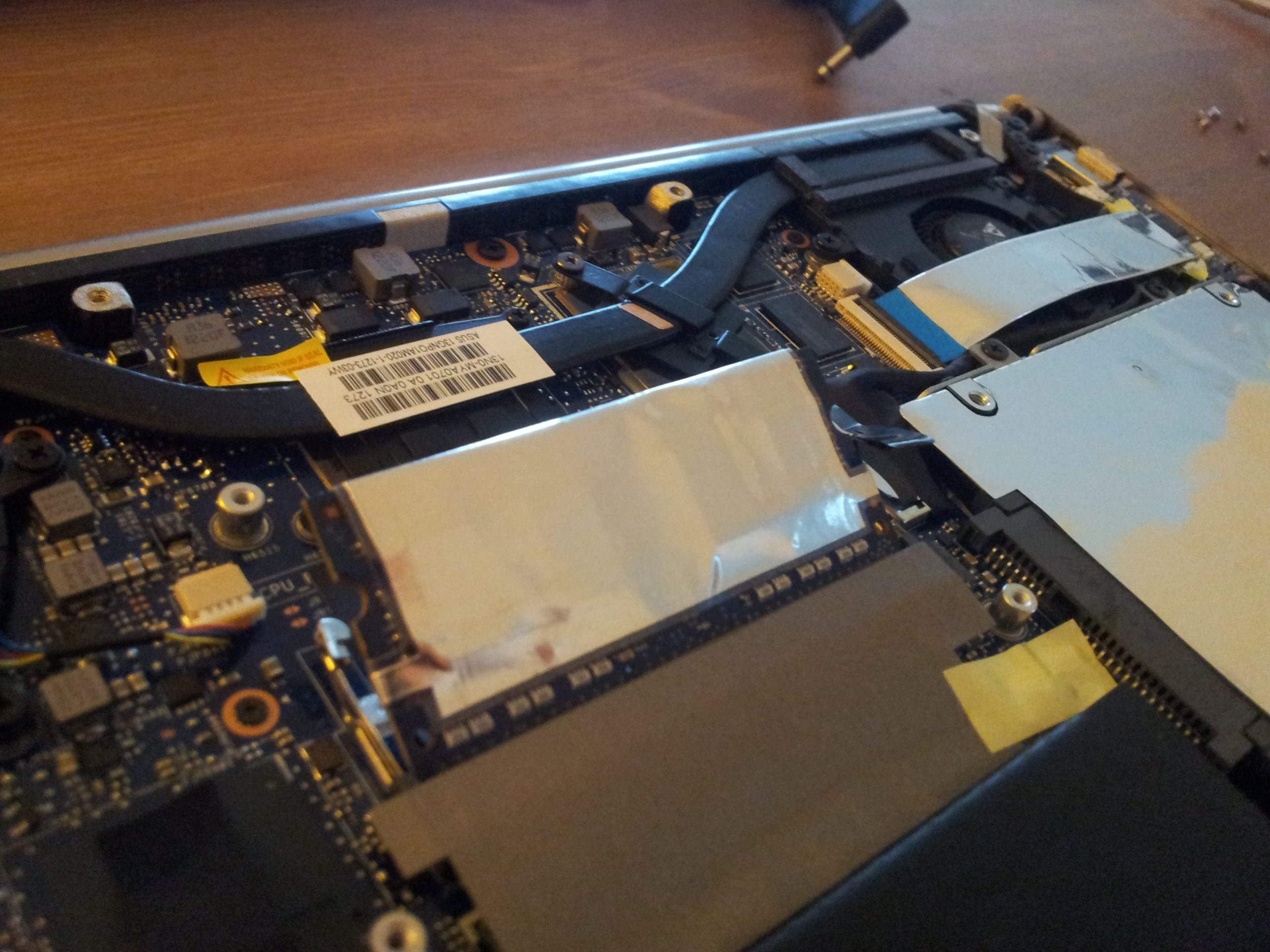

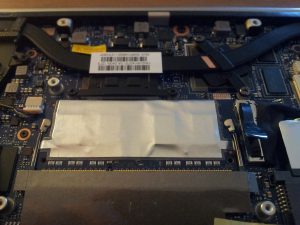

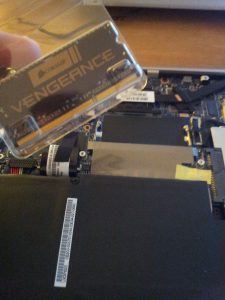

2012-11-21-15-28-12Jetzt springt Euch auch direkt der Arbeitsspeicher und die Festplatte ins Blickfeld, die mit einer Art Alu-Folie beschichtet sind. Den Arbeitsspeicher könnt Ihr ganz einfach “rausklacken” und gegen den Corsair austauschen. Wer noch nie den Arbeitsspeicher ausgewechselt hat, kann es sich hier anschauen, wie es geht.

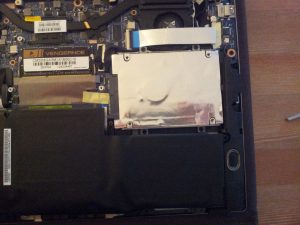

Zur Festplatte

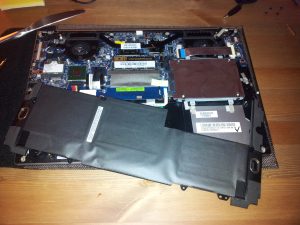

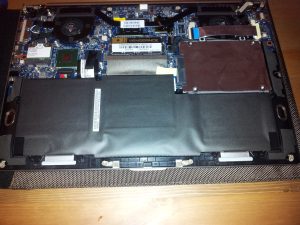

Die Festplatte ist leider etwas schwierige auszutauschen. Das Problem liegt daran, dass die Schrauben des Festplatten-Rahmens an der unteren Seite vom Akku verdeckt werden. Das heißt, dass wir alle Schrauben des Akkus lösen müssen und GANZ wichtig, nicht die Verbindungskabel der Lautsprecher abreißen.

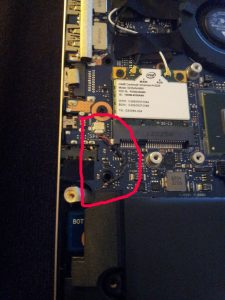

2012-11-21-15-40-21-mit-markierung

Die Lautsprächer von Bang und Olufsen sind nämlich Teil des Akkus und über Steckverbindungen mit dem Mainboard verbunden! Ich persönlich hab die Steckverbindungen am Mainboard abgezogen, damit sie nicht aus Versehen beim Abziehen der Festplatte (hier ist ein kleiner Ruck nötig) mit zu viel Schwung abgerissen werden. Das ist keine Hexerei und ihr braucht lediglich einen feinen Schlitzschraubenzieher, mit der Ihr die Verbindung lösen könnt. Wer sich das nicht zutraut, der kann die Verbindung natürlich dran lassen und muss halt nur gefühlvoll und vorsichtig die Festplatte vom SATA-Slot abziehen.

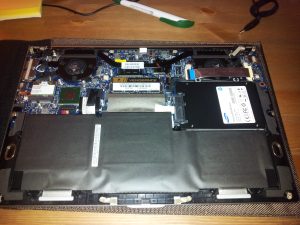

2012-11-21-16-04-02

Der Festplaten-Rahmen bzw. die Schienen an der HDD sind mit Pfeilen versehen, sodass wenn Ihr sie abmontiert habt, in der richtigen Richtung (zum SATA-Anschluss zeigend) wieder an der SSD montiert. Dann die Festplatte auf den Kopf liegend in den SATA-Anschluss wieder “reinschieben”. Voila!



Jetzt habt Ihr RAM und Festplatte ausgetauscht. Nun gilt es wieder alle Schrauben zu montieren, angefangen von der Festplatte, über den Akku bis zur Verkleidung der Unterseite. Bei der Unterseite ist es wichtig mit einem gleichmäßigem Druck an jeder Schraube sie festzuziehen, da ansonsten die Unterseite leicht verzieht und das Zenbook uneben aufliegt. Wichtig ist auch, dass Ihr keine Schraube im Innenraum frei rumfliegend zurück lässt. Die können Kurzschlüsse auf dem Mainboard verursachen, also macht Ihr nichts Anderes als nach der verlorenen Schraube im Gehäuse zu suchen bis es nicht mehr raschelt.

Fertig! Oder? – Nicht ganz.

Die Hardware ist nun fertig. Was jetzt noch fehlt ist ein frisch installiertes Betriebssystem und alle notwendigen ASUS Treiber & Tools. Bei einer neuen SSD als Festplatte empfehle ich immer ein frisch installiertes Betriebssystem. Ich finde, dass das vorhandene Klonen und wieder auf spielen der Festplatte mehr Aufwand ist und traue dem Braten auch nicht ganz, dass hinterher alles wieder passt. Ich denke es ist Geschmackssache. Für mich ist es auch weniger Aufwand, da alle meine Spiele (Steam) und Daten (Dropbox) in der Cloud abgelegt sind.

Da bei ASUS auch viel Bloatware installiert ist und nicht alles benötigt wird, habe ich hier mal eine Liste mit den wichtigsten Treibern und Tools aufgeführt. Da die Tools und Treiber immer mal geupdated werden müsst Ihr sie auf der ASUS Support Seite suchen. In der Reihenfolge, wie ich die Tools und Treiber hier aufliste, habe ich sie auch installiert.

  • Intel Chipset Treiber
  • Intel Grafik Treiber
  • nVidia Grafiktreiber (aktuellste von Nvidia direkt, nicht von der ASUS Support Webseite)
  • USB 3.0 Treiber
  • Intel Dynamic Platform Thermal Drive
  • Touchpad Treiber
  • Card Reader
  • Wifi Intel
  • USB LAN Treiber (für den beigelieferten ASUS USB Ethernet Adapter)
  • Intel Management Engine Components
  • Intel Rapid Storage Technology
  • ASUS USB Charger Plus
  • ASUS Power4Gear (Energie-Management, besser als von Windows)

Alle Bilder zum Einbau

Von | 2014-09-12T23:01:42+00:00 30. November 2012|Hardware, Lesenswerte Blogbeiträge|4 Kommentare

Über den Autor:

Ich bin ein technikbegeisterter Blogger, nebenberuflich (Fern-)Student der Wirtschaftsinformatik, hauptberuflicher Webentwickler und schreibe auf Bitpage.de gerne Technik-News, Tutorials und Reviews. Meine favorisierten Themen sind #Software, #Internet und digitale Fotografie.

4 Kommentare

  1. Gegic Mai 13, 2013 um 23:43 Uhr

    Kannst du bitte die Links reinstellen wo man die richtigen Sachen herbekommt?
    Danke!
    MfG

  2. Christopher Mai 16, 2013 um 01:24 Uhr

    Hallo Gegic,
    auf Deinen Wunsch hin, habe ich im zweiten Absatz am Anfang Links zu den passenden Bauteilen hinzugefügt. Ich hoffe Dir ist damit geholfen. 🙂

    Viele Grüße,
    Christopher

  3. Oli Mai 24, 2013 um 13:43 Uhr

    Hallo Christopher,

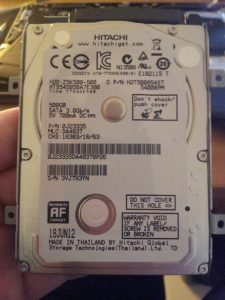

    auf dem Bild mit der Festplatte kann man sehen, dass die Hitachi eine SATA-II ist. Diese ist doch aber hoffentlich an einem SATA-III-Port angeschlossen gewesen, oder hat die SSD eine eingeschränkte Datenrate? Hast du nen SSD-Benchmark gemacht?
